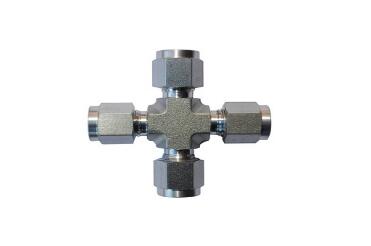

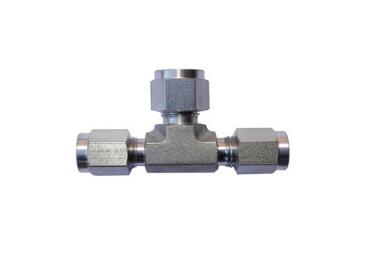

雙卡套接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。關于雙卡套接頭還有很多的知識，下面鎮江帕克機電介紹雙卡套接頭的運用過程原理及安裝。
雙卡套接頭的運用過程原理
在雙卡套接頭螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作。
1.通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。
2.接頭本體的尖端向內擠壓前卡套。
3.前雙卡套接頭消除它的內徑與管子外徑間的公差。
4.隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。
5.隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐。
6.在雙卡套接頭螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。
雙卡套接頭的安裝
1、鋸下合適長度的無縫鋼管，去除端口毛刺。鋼管端面要與軸線垂直，角度公差不大于0.5度。如果鋼管需要折彎，則鋼管端面至彎曲部位的直線段長度不能少于三倍螺母的長度。
2、把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3、在預裝配接頭體螺紋和卡套上涂上潤滑油，把鋼管插入接頭體，（鋼管一定要插到底）用手旋緊螺母。
4、擰緊螺母直至卡套卡住鋼管，這個轉折點可以通過擰緊力矩的增加感受到（壓力點）。
5、達到壓力點后，再將螺母擰緊1/2圈。
6、將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套前端的空間�？ㄌ卓梢陨晕⑿D，但不能軸向移動。
7、最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止，接著再擰緊1/2圈安裝完畢。
